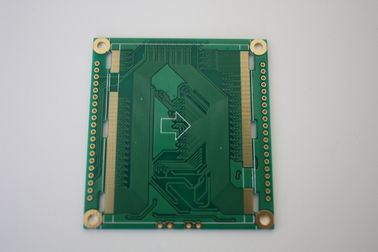

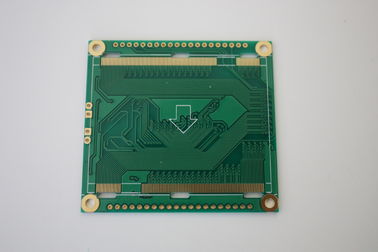

Soem 12 Schicht hohe gegenwärtige PWB-Immersions-Goldgrün-Lötmittel-Maske für drahtloses Ladegerät
PWB-Fluss Chart.pdf
Produktionsbeschreibung:
dieses Brett ist PWB 12layer, das es auf drahtlosem Ladegerät benutzt wird. PWB-Prototyp, samll volum, mittlere und umfangreich werden angenommen. kein MOQ-Ersuchen um neue Bretter. Alles PWB werden UL-, TS16949-, ROHS-, ISO9001-etc. Bescheinigung geführt.
Schlüsselspezifikationen/spezielle Eigenschaften:
| Schicht: |
12 Schichten |
| Grundmaterial: |
KB FR4 TG170 |
| Brett-Stärke: |
1.60mm |
| Min. Hole Size: |
6mil/0.15mm |
| Min., Linienbreite: |
4/4 Mil |
| Min., Zeilenabstand: |
4/4mil |
| Oberflächenveredelung: |
Bleifreier HAL |
| Lötmittel-Masken-Farbe: |
Grün |
| Zertifikat: |
UL, CQC, TS16949, ISO14000, ROHS |
| Silkscreenfarbe: |
Weiß |
| Entwurf: |
Wegewahl + V-CUT |
Steife technische Fähigkeit PWBs:
| Einzelteile |
Technische Fähigkeit |
| Schichten |
1-28 Schichten |
Min.-Linienbreite/-abstand |
4mil |
|
Max.board-Größe (single&doule
versah) mit Seiten
|
600*1200mm |
Min.annular-Ringbreite: vias |
3mil |
| Oberflächenende |
HAL bleifrei, Goldblitz
Immersionssilber, Immersionsgold, Immersions-Sn,
hartes Gold, OSP, ect
|
Min.board-Stärke (mehrschichtig) |
4layers: 0.4mm; 6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
|
| Brettmaterialien |
FR-4; hoher Tg; hohes CTI; Halogen frei; Hochfrequenz (Rogers, takonisch,
PTFE, nelcon,
ISOLA, polyclad 370 Stunde); schweres Kupfer,
Metallhaltiges clade Laminat
|
Überziehen der Stärke (Technik:
Immersion Ni/Au)
|
Überziehen der Art: Imm-Ni, Min./maximale Stärke: 100/150U“, das Art überzieht: Imm-Au, Min./maximale Stärke: 2/4U“ |
| Widerstandsteuerung |
± 10% |
Überholen Sie zwischen
Linie, zum des Randes zu verschalen
|
Entwurf: 0.2mm
V-CUT: 0.4mm
|
|
Niedrige kupferne Stärke (inner
und äußere Schicht)
|
Min. Stärke: 0,5 Unze Max.thickness: 6OZ |
Min.hole-Größe (Brettstärke ≥2mm) |
Aspekt ratio≤16 |
| Fertige kupferne Stärke |
Äußere Schichten: Min.thickness 1 Unze, Max.thickness 10 Unze
Innere Schichten:
Min.thickness: 0.5OZ,
Max.thickness: 6 UNZE
|
Max.board-Stärke (single&doule versah) mit Seiten |
3.20mm |
Qualitätssicherung:
Jedes Produktionsverfahren hat eine spezielle Person, zu prüfen, um Qualität, AOI und E-Prüfung sicherzustellen.
Haben Sie die Berufsingenieure, zum der Qualität zu überprüfen
Alle Produkte haben CER, FCC, ROHS und andere Bescheinigungen geführt
Anwendung:
Industril-Kontrollsystem
Stromversorgung
LED-Antrieb, LED-Beleuchtung
Datenendeinrichtung
Kfz-Elektronik
Sicherheits-Elektronik
Haushalts-Steuerung
Digital-Geräte
Frequenzumsetzer
Medizinisches Gerät
Versandinformationen:
UHRKETTE Hafen: Hong Kong/Shenzhen Vorbereitungs- und Anlaufzeit: 8 - 15 Tage
Hts-Code: 8534.00.10 Maße pro Karton: 37X27X22mm
Gewicht pro Karton: 20 Kilogramm
FAQ:
1. Wie man ACCPCB sicherstellen Qualität tut?
Unser Standard der hohen Qualität wird mit dem folgenden erzielt.
1,1 wird der Prozess ausschließlich unter ISO-9001:2008standards gesteuert.
1,2 umfangreicher Gebrauch von Software, wenn das Produktionsverfahren gehandhabt wird
1,3 Testgeräte und Werkzeuge der Staats-von-Kunst. Z.B. fliegende Sonde, Eprüfung, Röntgenprüfung, AOI (automatisierter optischer Inspektor).
1.4.Dedicated Qualitätssicherungsteam mit Ausfallfallanalyseprozeß
2. Welche Arten der Brettdose ACCPCB Prozess?
Allgemeines FR4, hoch-TG und Halogen-freie Bretter, Telfon, Aluminium-/Kupfer-ansässiger Bretter Rogers, Arlons, PU, etc.
3. Welche Daten sind für PWB-Produktion erforderlich?
Dateien PWBs Gerber mit RS-274-X Format.
4. Wieviele Arten des Oberflächenendes ACCPCB können tun?
der Führer hat die volle Reihe des Oberflächenendes, wie: ENIG, OSP, IF-HASL, Vergolden (weich/hart), Immersionssilber, Zinn, Versilberung, Immersionsverzinnen, Kohlenstofftinte und ETC…. OSP, ENIG, OSP + ENIG, der auf dem HDI allgemein verwendet ist, empfehlen wir normalerweise, dass Sie einen Kunden oder ein OSP OSP + ENIG wenn BGA-AUFLAGEN-Größe weniger als 0,3 Millimeter verwenden.
5. Was sind die Hauptfaktoren, denen den Preis von PWB beeinflußt?
Material;
Oberflächenende;
Brettstärke, kupferne Stärke;
Technologieschwierigkeit;
Verschiedene Qualitätskriterien;
PWB-Eigenschaften;
Zahlungsbedingungen;
