Herkunftsort: | China |
Markenname: | ACCPCB |
Zertifizierung: | ISO, UL, SGS,TS16949 |
Modellnummer: | P1119 |
Min Bestellmenge: | 1 Stück |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Vakuumverpackung mit Trockenmittel |
Lieferzeit: | 5-8DAS |
Zahlungsbedingungen: | L/C / T/T/Western Union/Paypal |
Versorgungsmaterial-Fähigkeit: | MONAT 30000SQ.M/PER |
Grundmaterial: | FR4 | Zählungs-Schicht: | 1 Schicht |
---|---|---|---|
Kupferne Stärke: | 1.50 / 0 Unze in aller Schicht | Endbrett-Stärke: | 1.0MM |
Lötmittelmaske: | Blau | Oberflächenveredelung: | Immersions-Gold |
Verwendung: | LED-Fahrer | Farbe: | Grün-blaues schwarzes rotes Weiß |
Energie: | 50w/100w/150w | Spannung: | 160-280V |
Markieren: | geführte BirnenLeiterplatte,Gewohnheit führte PWB |

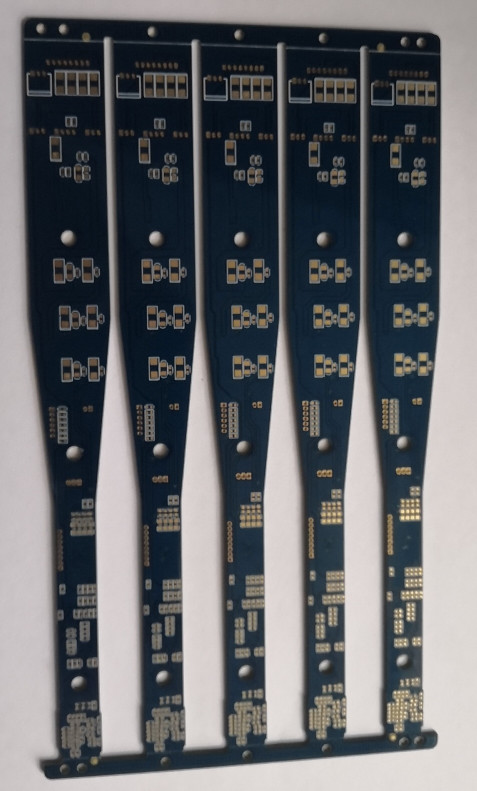

PWB-Brett-ausgezeichnete Wärmeableitung Licht FR4 materielles LED für LED-Fahrer
Produktionsbeschreibung:
dieses Brett ist 2 Schicht, die es auf LED-Licht benutzt wird. PWB-Prototyp, samll volum, mittlere und umfangreich werden angenommen. kein MOQ-Ersuchen um neues order.all unseres PWBs ist getroffene UL-, TS- 16949, ROHS-, ISO-etc. Bescheinigung.
PWB-Fluss Chart.pdf
Schlüsselspezifikationen/spezielle Eigenschaften:
Grundmaterial: | FR4 |
Kupferne Stärke: | 1,5 Unze |
Brettstärke: | 1,0 Millimeter |
Min. Lochgröße: | 0. 4mm |
Min. Linienbreite: | 10 Mil |
Min. Zeilenabstand: | 10 Mil |
Oberflächenveredelung: | ENIG |
Anwendung: | LCeiling Licht LED |
Brettdickentoleranz: | ±10% |
Twist&-Verpackung: | ≤ 0,5% |
Maximale Plattengröße: | 400X800mm |
Längenverhältnis: | maximales 10:1 |
Vernickelungsstärke: | 150u“ - 200u“ |
Entwurfsprofil: | Lochen, Verlegung, v-cuting |
Entwurfstoleranz: | +/--10% |
Torsion und Bogen: | nicht mehr als 0,75% |
Widerstandsteuerung: | +/--10% |
ACCPCB technisches Capability.pdf
Produkt-Anwendung:
1, Sicherheitsmonitor: Moible-Telefon, PDA, GPS, caramer Monitor usw.;
2, Telekommunikations-Kommunikation: drahtlose LAN-Karte, XDSL-Router, Server, optisches Gerät, Festplattenlaufwerk usw.;
3, Unterhaltungselektronik: Fernsehen, DVD, Digital Caramer, Luft conditoner, Kühlschrank, Receiver usw.;
4, Fahrzeug Electronices: Auto usw.;
5, industrielle Kontrollen: Medizinisches Gerät, UPS-Ausrüstung, Steuergerät usw.;
6, Militär u. Verteidigung: Militärwaffen usw.;
FAQ:
1. 1. Wie man ACCPCB sicherstellen Qualität tut?
Unser Standard der hohen Qualität wird mit dem folgenden erzielt.
1. 1 der Prozess wird ausschließlich unter ISO-9001:2008standards gesteuert.
1. Umfangreicher Gebrauch 2 von Software, wenn das Produktionsverfahren gehandhabt wird
1. 3 Testgeräte und Werkzeuge der Staats-von-Kunst. Z.B. fliegende Sonde, Eprüfung, Röntgenprüfung, AOI (automatisierter optischer Inspektor).
1. 4.Dedicated Qualitätssicherungsteam mit Ausfallfallanalyseprozeß
2. 2. Welche Arten der Brettdose ACCPCB Prozess?
Allgemeines FR4, hoch-TG und Halogen-freie Bretter, Telfon, Aluminium-/Kupfer-ansässiger Bretter Rogers, Arlons, PU, etc.
3. Daten 3.What sind für PWB-Produktion erforderlich?
Dateien PWBs Gerber mit RS-274-X Format.
4. Was ist der typische Prozessfluß für mehrschichtiges PWB?
Materielles Ausschnitt → inneres trockenes Film → innerer Ätzungs→ inneres AOI → multi--bond→ Schichtstapel herauf das Drücken von → Bohrung → PTH → Platte, die → überzieht Äußeres trockenes Film → Muster, das → äußeres Ätzungs→ äußeres AOI → Lötmittel-Maske → Teil- Kennzeichen → Oberflächen- Ende-→ Wegewahl → E/T → überzieht Sichtprüfung.
5. 5. können wieviele Arten des Oberflächenendes ACCPCB tun?
der Führer hat die volle Reihe des Oberflächenendes, wie: ENIG, OSP, IF-HASL, Vergolden (weich/hart), Immersionssilber, Zinn, Versilberung, Immersionsverzinnen, Kohlenstofftinte und ETC…. OSP, ENIG, OSP + ENIG, der auf dem HDI allgemein verwendet ist, empfehlen wir normalerweise, dass Sie einen Kunden verwenden oder OSP OSP + ENIG wenn BGA-AUFLAGEN-Größe weniger als 0,3 Millimeter.
6.
Anwendung:
Weitverbreitet im Stadium, in Industrila-Steuerung, im Computer, in verbrauchender Elektronik, in der Sicherheit, in Automobil, Leistungselektronik, medizinisches, Telekommunikation etc.
Irgendeine weitere Frage, willkommen mit uns durch das Senden Ihrer Untersuchungen in Verbindung treten
