Herkunftsort: | China |
Markenname: | ACCPCB |
Zertifizierung: | ISO, UL, SGS,TS16949 |
Modellnummer: | P1205 |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Vakuumverpackung mit Trockenmittel |
Lieferzeit: | 10DAYS |
Zahlungsbedingungen: | L/C / D/P/T/T/Western Union/Paypal |
Versorgungsmaterial-Fähigkeit: | 30,000SQ.M/Month |
Material: | ITEQFR4 | Stärke: | 1.60mm |
---|---|---|---|
Oberflächenende: | HAL Lead Fee | Anwendung: | Testgerät |
Größe: | 280mmX100mm | Farbe: | Grüne Lötmittel-Maske |
Markieren: | überwachen Sie Leiterplatte,Halogen geben PWB frei |

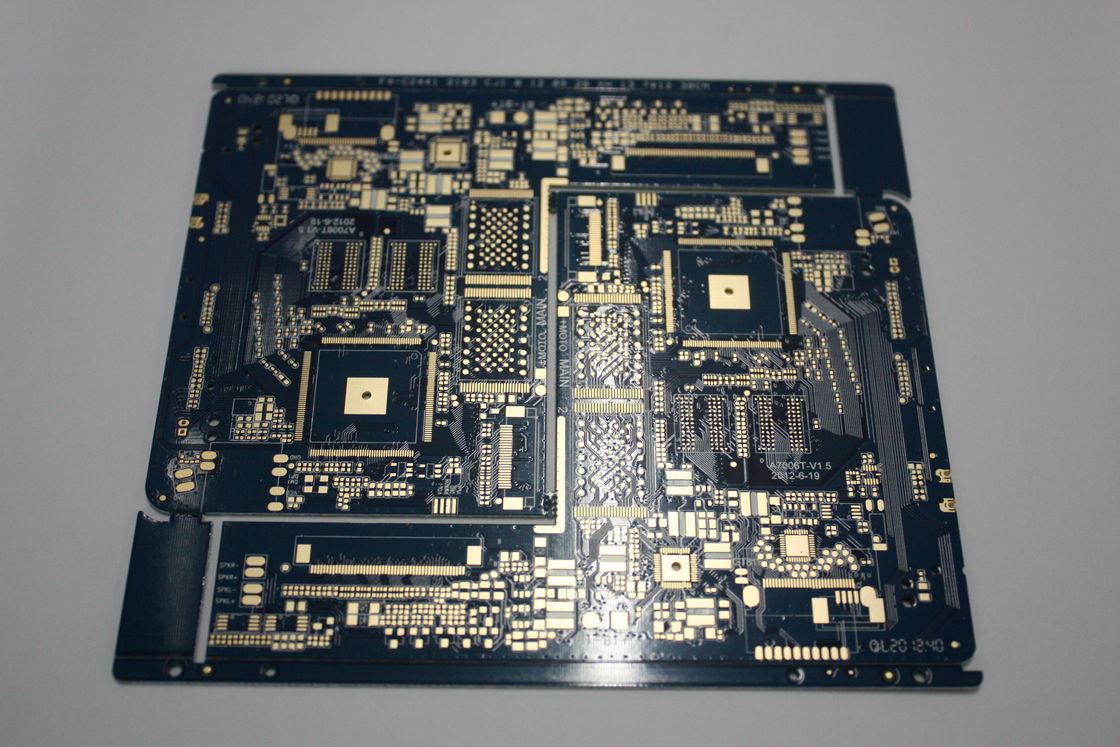

Halogen freie bleifreie hohe Präzisions-Herstellung PWBs Fr4 besonders angefertigt mit Immersionsgold
Produktionsbeschreibung:
dieses Brett ist PWB 4layer, das es auf Testgerät benutzt wird. PWB-Prototyp, samll volum, mittlere und umfangreich werden angenommen. kein MOQ-Ersuchen um neue Bretter.
Produktions-Eigenschaft:
Schicht: | 4Layers |
Grundmaterial: | ITEQ FR4 |
Kupferne Stärke: | 1/1/1/1oz |
Brett-Stärke: | 1.60mm |
Min. Hole Size: | 8mil, 0.2mm |
Min. Linienbreite: 4/4 Mil | 0.0762/0.0762 Millimeter |
Min. Zeilenabstand: | 4/4mil, 0.0762/0.0762mm |
Oberflächenende: | Immersionsgold |
Anwendung: | Testgerät |
Bescheinigung: | ISO9001, UL, ROHS, TS16949 |
Qualitätssicherung:
Jedes Produktionsverfahren hat eine spezielle Person, zu prüfen, um Qualität sicherzustellen
Haben Sie die Berufsingenieure, zum der Qualität zu überprüfen
Alle Produkte haben CER, FCC, ROHS und andere Bescheinigungen geführt
Vorteile:
▪Kein MOQ, 14 Jahre schlüsselfertige Dienstleistungen PWBs
▪Schnelle Drehung, Prototyp, niedrig u. mittlere u. Großserien
▪Soem-Dienstleistungen stellen zur Verfügung
▪ISO 9001-, ISO 14001-, ISO/TS16949, ISO 13485, IATF16949, OHSAS18001 bestätigte
▪100% E-Test, sichtlich, AOI-Inspektion, einschließlich Röntgenstrahl, Mikroskop 3D
▪Schnelle Antwort innerhalb 24 Stunden
Technologie-Fähigkeit:
Einzelteil | Technische Parameter |
Schichten | 1-28 Schichten |
Innere Schicht Min Trace /Space | 4/4 Mil |
Heraus-Schicht Min Trace, Raum | 4/4 Mil |
Innere Schicht Max Copper | 4 UNZE |
Heraus-Schicht Max Copper | 4 UNZE |
Innere Schicht Min Copper | 1/3 Unze |
Heraus-Schicht Min Copper | 1/3 Unze |
Minimale Lochgröße | 0,15 Millimeter |
Max.board-Stärke | 6 Millimeter |
Min.board-Stärke | 0.2mm |
Max.board-Größe | 680*1200 Millimeter |
PTH-Toleranz | +/-0.075mm |
NPTH-Toleranz | +/-0.05mm |
Senker-Toleranz | +/-0.15mm |
Brett-Dickentoleranz | +/--10% |
Minute BGA | 7mil |
Minute SMT | 7*10 Mil |
Lötmittelmaskenbrücke | 4 Mil |
Lötmittelmaskenfarbe | Weiß, schwarz, blau, grün, gelb, rot, usw. |
Legendenfarbe | Weiß, schwarz, gelb, grau, usw. |
Oberflächenende | HAL, OSP, Immersion Ni/Au, Imm silver/SN, ENIG |
Brettmaterialien | FR-4; hoher TG; HighCTI; Halogen frei; Aluminium-Bsed PWB, Hochfrequenz (Rogers, isola), kupfern - Basis PWB |
Widerstandsteuerung | +/--10% |
Bogen und Torsion | ≤0.5 |
FAQ:
1. Wie man ACCPCB sicherstellen Qualität tut?
Unser Standard der hohen Qualität wird mit dem folgenden erzielt.
1,1 wird der Prozess ausschließlich unter ISO-9001:2008standards gesteuert.
1,2 umfangreicher Gebrauch von Software, wenn das Produktionsverfahren gehandhabt wird
1,3 Testgeräte und Werkzeuge der Staats-von-Kunst. Z.B. fliegende Sonde, Eprüfung, Röntgenprüfung, AOI (automatisierter optischer Inspektor).
1.4.Dedicated Qualitätssicherungsteam mit Ausfallfallanalyseprozeß
2. Welche Arten der Brettdose ACCPCB Prozess?
Allgemeines FR4, hoch-TG und Halogen-freie Bretter, Telfon, Aluminium-/Kupfer-ansässiger Bretter Rogers, Arlons, PU, etc.
3. Welche Daten sind für PWB-Produktion erforderlich?
Dateien PWBs Gerber mit RS-274-X Format.
4. Was ist der typische Prozessfluß für mehrschichtiges PWB?
Materielles Ausschnitt → inneres trockenes Film → innerer Ätzungs→ inneres AOI → multi--bond→ Schichtstapel herauf das Drücken → Bohrung → PTH → Platten-Überzug → äußeren trockenen Film → Musters, das → äußere Ätzungs→ äußeres AOI → Lötmittel-Maske → Teil- Kennzeichen → Oberflächen- Ende-→ Wegewahl → E/T → Sichtprüfung überzieht.
5. Wieviele Arten des Oberflächenendes ACCPCB können tun?
der Führer hat die volle Reihe des Oberflächenendes, wie: ENIG, OSP, IF-HASL, Vergolden (weich/hart), Immersionssilber, Zinn, Versilberung, Immersionsverzinnen, Kohlenstofftinte und ETC…. OSP, ENIG, OSP + ENIG, der auf dem HDI allgemein verwendet ist, empfehlen wir normalerweise, dass Sie einen Kunden oder ein OSP OSP + ENIG wenn BGA-AUFLAGEN-Größe weniger als 0,3 Millimeter verwenden.
6. Was sind die Hauptfaktoren, denen den Preis von PWB beeinflußt?
Material;
Oberflächenende;
Brettstärke, kupferne Stärke;
Technologieschwierigkeit;
Verschiedene Qualitätskriterien;
PWB-Eigenschaften;
Zahlungsbedingungen;
7. Wie Ihnen die Widerstandberechnung machen Sie?
Das Widerstandkontrollsystem ist unter Verwendung einiger Testabschnitte, des Weiche SI6000 und der Ausrüstung CITS 500s erfolgt.
