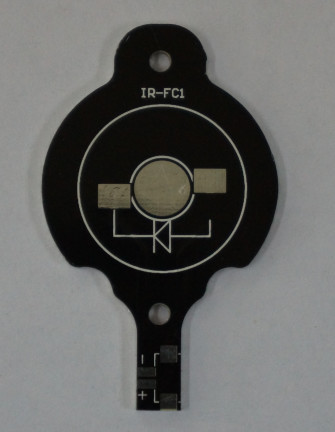

160-280V LED Leiterplatte-Aluminiumbasis der Birnen-Leiterplatte-runde LED mit OSP

160-280V LED Leiterplatte-Aluminiumbasis der Birnen-Leiterplatte-runde LED mit OSP

160-280V LED Leiterplatte-Aluminiumbasis der Birnen-Leiterplatte-runde LED mit OSP
160-280V LED Bulb Circuit Board Round LED Circuit Board Aluminum Base With OSP
160-280V LED Leiterplatte-Aluminiumbasis der Birnen-Leiterplatte-runde LED mit OSP
Produktdetails:
Herkunftsort: China
Markenname: ACCPCB
Zertifizierung: ISO, UL, SGS,TS16949
Modellnummer: P11217
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: Negotiable
Verpackung Informationen: Vakuumverpackung mit Trockenmittel
Lieferzeit: 5-8DAS
Zahlungsbedingungen: L/C / T/T/Western Union/Paypal
Versorgungsmaterial-Fähigkeit: MONAT 30000SQ.M/PER
Kontakt
Ausführliche Produkt-Beschreibung
Grundmaterial: Aluminiumbasis Min. Hole Size: 0.25mm
Kupferne Stärke: 1.5oz Endbrett-Stärke: 0.6mm
Wärmeleitfähigkeit: 1,0 mit (m·K) Spannung: 160-280V
Min. Zeilenabstand: 4mil Min. Linienbreite: 0,1 0mm
Oberflächenveredelung: OSP Einzelteil: Fertigen Sie pcba besonders an
Markieren:

geführte BirnenLeiterplatte

,

Gewohnheit führte PWB

160-280V LED Birnen-Leiterplatte ringsum LED-Leiterplatte-Aluminiumbasis mit OSP



Produktionsbeschreibung:

dieses Brett ist 2layer mit Stärke des Kupfers 2oz. es wird auf LED-Birne verwendet. PWB-Prototyp, kleines volum, mittlere und umfangreich werden angenommen. kein MOQ-Ersuchen um neue Bretter. für Wiederholungsauftrag treffen Sie einfach 3sq.m.



Schlüsselspezifikationen/spezielle Eigenschaften:


Grundmaterial: Fr4 tg150
Kupferne Stärke:2 Unze
Brettstärke:0,6 Millimeter
Min. Lochgröße:  0.40mm
Min. Linienbreite: 10 Mil
Min. Zeilenabstand:10mils
Oberflächenveredelung:  OSP
Wärmeleitfähigkeit:1,0mit(m·K)
Soldermask-Farbe:schwarz
Brettdickentoleranz:±10%
Twist&-Verpackung:≤ 0,5%
Zertifikat:RoHS, ISO 9001, UL


Vollständige Auswahl von Prüfungsdienstleistungen:
AOI, Funktionsprüfung, bei der Satzprüfung, Röntgenstrahl auf BGA-Prüfung
▪Stärketest der Paste 3D
▪Grelle Prüfungs- und Erdabbindentests können auch wo erforderlich aufgenommen werden
▪Unter Verwendung unserer Röntgenmaschine prüfen wir PCBs zum Teilniveau und alle Verdrahtung wird völlig kontrolliert und geprüft
▪Jedes Brett wird sorgfältig von unserem engagierten Inspektionsteam überprüft, das AOI verwenden und von den hohen Zuschauern der linearen Wiedergabe


Technologie-Fähigkeit:

Einzelteil Technische Parameter
Schichten 1-28 Schichten
Innere Schicht Min Trace /Space 4/4 Mil
Heraus-Schicht Min Trace, Raum 4/4 Mil
Innere Schicht Max Copper 4 UNZE
Heraus-Schicht Max Copper 4 UNZE
Innere Schicht Min Copper 1/3 Unze
Heraus-Schicht Min Copper 1/3 Unze
Minimale Lochgröße 0,15 Millimeter
Max.board-Stärke 6 Millimeter
Min.board-Stärke 0.2mm
Max.board-Größe 680*1200 Millimeter
PTH-Toleranz +/-0.075mm
NPTH-Toleranz +/-0.05mm
Senker-Toleranz +/-0.15mm
Brett-Dickentoleranz +/--10%
Minute BGA 7mil
Minute SMT 7*10 Mil
Lötmittelmaskenbrücke 4 Mil
Lötmittelmaskenfarbe Weiß, schwarz, blau, grün, gelb, rot, usw.
Legendenfarbe Weiß, schwarz, gelb, grau, usw.
Oberflächenende HAL, OSP, Immersion Ni/Au, Imm silver/SN, ENIG
Brettmaterialien FR-4; hoher TG; HighCTI; Halogen frei; Aluminium-Bsed PWB, Hochfrequenz (Rogers, isola), kupfern - Basis PWB
Widerstandsteuerung +/--10%
Bogen und Torsion ≤0.5


PCBs, die widly auf dem folgenden Elektronikgebiet verwendet werden:

Industril-Kontrollsystem
Stromversorgung
LED-Antrieb, LED-Beleuchtung
Datenendeinrichtung
Kfz-Elektronik
Sicherheits-Elektronik
Haushalts-Steuerung
Digital-Geräte
Frequenzumsetzer
Medizinisches Gerät





160-280V LED Leiterplatte-Aluminiumbasis der Birnen-Leiterplatte-runde LED mit OSP 0



FAQ:

1. Wieviele Arten des Oberflächenendes ACCPCB können tun?

   der Führer hat die volle Reihe des Oberflächenendes, wie: ENIG, OSP, IF-HASL, Vergolden (weich/hart), Immersionssilber, Zinn, Versilberung, Immersionsverzinnen, Kohlenstofftinte und ETC…. OSP, ENIG, OSP + ENIG, der auf dem HDI allgemein verwendet ist, empfehlen wir normalerweise, dass Sie einen Kunden oder ein OSP OSP + ENIG wenn BGA-AUFLAGEN-Größe weniger als 0,3 Millimeter verwenden.


2. Welche Arten der Brettdose ACCPCB Prozess?

   Allgemeines FR4, hoch-TG und Halogen-freie Bretter, Telfon, Aluminium-/Kupfer-ansässiger Bretter Rogers, Arlons, PU, etc.


3. Welche Daten sind für PWB-Produktion erforderlich?

   Dateien PWBs Gerber mit RS-274-X Format.


4. Was ist der typische Prozessfluß für mehrschichtiges PWB?

   Materielles Ausschnitt → inneres trockenes Film → innerer Ätzungs→ inneres AOI → multi--bond→ Schichtstapel herauf das Drücken → Bohrung → PTH → Platten-Überzug → äußeren trockenen Film → Musters, das → äußere Ätzungs→ äußeres AOI → Lötmittel-Maske → Teil- Kennzeichen → Oberflächen- Ende-→ Wegewahl → E/T → Sichtprüfung überzieht.



5. Wie man ACCPCB sicherstellen Qualität tut?

Unser Standard der hohen Qualität wird mit dem folgenden erzielt.

1,1 wird der Prozess ausschließlich unter ISO-9001:2008standards gesteuert.
1,2 umfangreicher Gebrauch von Software, wenn das Produktionsverfahren gehandhabt wird
1,3 Testgeräte und Werkzeuge der Staats-von-Kunst. Z.B. fliegende Sonde, Eprüfung, Röntgenprüfung, AOI (automatisierter optischer Inspektor).
1.4.Dedicated Qualitätssicherungsteam mit Ausfallfallanalyseprozeß




Irgendeine weitere Frage, willkommen mit uns durch das Senden Ihrer Untersuchungen in Verbindung treten
