Herkunftsort: | China |
Markenname: | ACCPCB |
Zertifizierung: | ISO,UL,SGS,TS16949,ROHS |
Modellnummer: | P1227 |
Min Bestellmenge: | 1 PCS |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Vakuumverpackung mit Trockenmittel |
Lieferzeit: | 6-10days |
Zahlungsbedingungen: | T/T / Western Union/Paypal |
Versorgungsmaterial-Fähigkeit: | Monat 35,000SQ.M/Per |
Schicht-Zählung: | 8 Schicht | Endstärke: | 1.2±10%mm |
---|---|---|---|
Minimum über Durchmesser: | 0.1mm | Loch-Eigenschaft: | Laser Dril |
Oberflächenende: | Immersionsgold | Material: | KB FR4 |
Markieren: | PWB-Druckverdrahtungs-Brett,Druckbrett der verdrahtungs-TG170,Druckversammlung der verdrahtung FR4 |

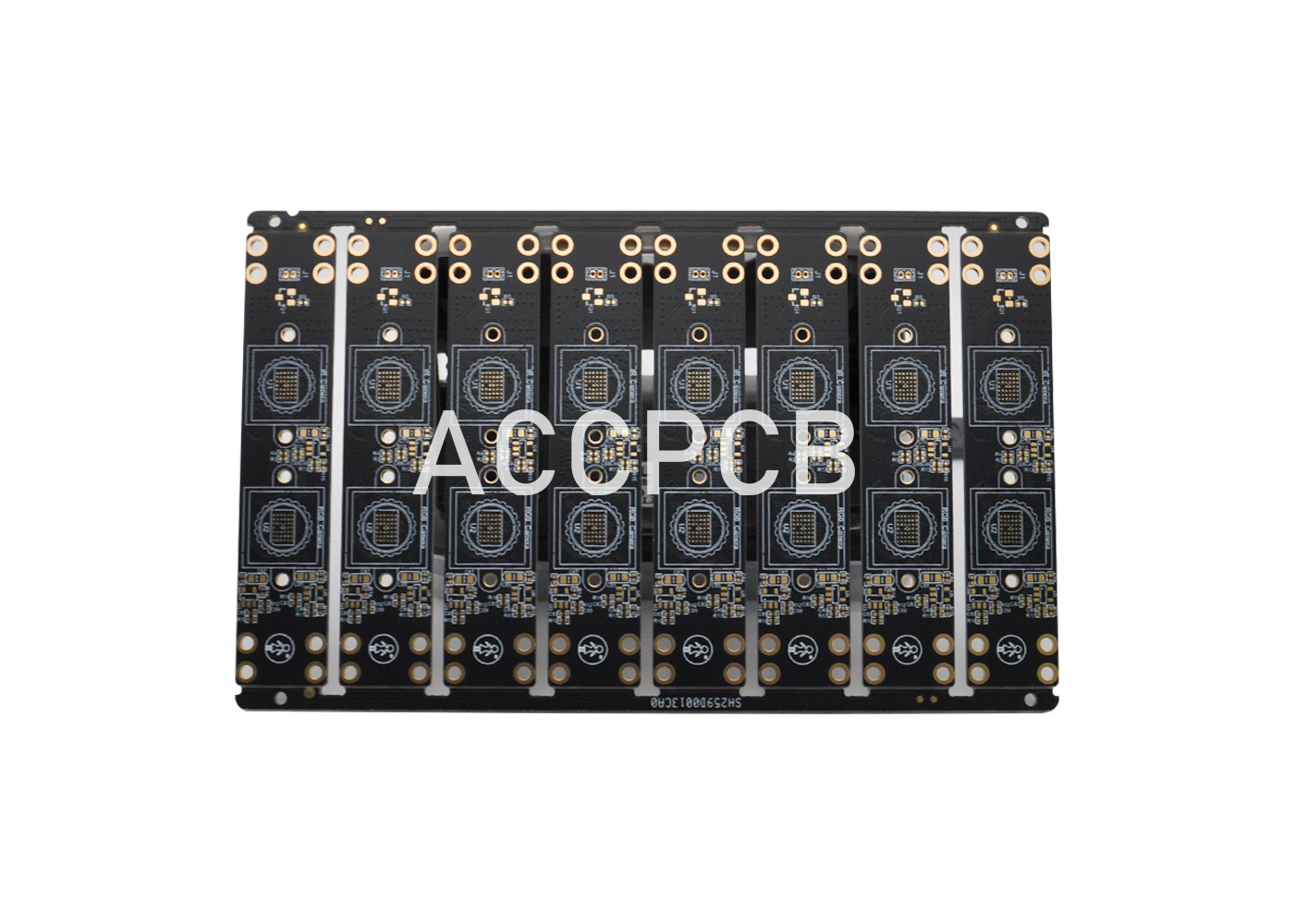

FR4 TG170 PWB-Druckverdrahtungs-Brett-Schwarz-Öl für Sicherheits-Überwachungsgerät
Produktionsbeschreibung:
dieses Brett ist 8layer mit Stärke des Kupfers 1oz. es wird auf bluetooth Gerät verwendet. PWB-Prototyp, samll volum, mittlere und umfangreich werden angenommen. kein MOQ-Ersuchen um neuen Auftrag. alle diese Bretter sind getroffenes UL, TS16949, ISO9001 etc.
Schlüsselspezifikationen/spezielle Eigenschaften:
Schichtzählung: |
8 Schicht |
Endstärke: |
1,2 ±10%mm |
Minimale Breite/Abstand: |
0.1/0.1mm |
Minimum über Durchmesser: |
0.1mm |
Oberflächenende: |
ENIG |
Spezialität: |
L1-2, L2-3, L4-5 |
L2-5: |
Begrabenes vias Harz gefüllt |
L1: |
differenzialer Widerstand von 100±9Ω |
Entwurf: |
Wegewahl, V-Nut, Abschrägungsdurchschlag |
Firmenart: |
Hersteller-Fabrik |
Ist hier unsere PWB-Auftragsfähigkeit:
Schicht: bis 20 Schichten
Materialien: FR-4, hohes Tg/hohes CTI Material FR4
TG: 130-170
Oberfläche: HASL WENN, Immersions-Gold/silbernes/Zinn, OSP, Gold überzogen
Minimale Bohrgerätgröße: 0.10mm
Minimale Bahn/Abstand: 4/4-mil
Begraben und blind über: 0.2mm
CNC mahlend und V-geschnitten
Lötmittelmaskenfarben: Grünes, blaues, schwarzes, weißes, rotes und gelbes, Mattgrün, Mattschwarzes, Matte Blue
Silkscreenfarben: schwarz, weiß und gelb
Halbe Löcher
Widerstandsteuerung
Blaue Peelable-Maske
Kohlenstoff behandelt
HDI verfügbar
Hauptauslandsmärkte:
Asien
Australasien
Zentral/Südamerika
Osteuropa
Mittlerer Osten/Afrika
Nordamerika
Westeuropa
Versandinformationen:
UHRKETTE Hafen: Hong Kong/Shenzhen
Vorbereitungs- und Anlaufzeit: 6-10 Tage
Hts-Code: 8534.00.10
Maße pro Karton: 37X27X22 cm
Gewicht pro Karton: 20 Kilogramm
FAQ:
1. Wie man ACCPCB sicherstellen Qualität tut?
Unser Standard der hohen Qualität wird mit dem folgenden erzielt.
1,1 wird der Prozess ausschließlich unter ISO-9001:2008standards gesteuert.
1,2 umfangreicher Gebrauch von Software, wenn das Produktionsverfahren gehandhabt wird
1,3 Testgeräte und Werkzeuge der Staats-von-Kunst. Z.B. fliegende Sonde, Eprüfung, Röntgenprüfung, AOI (automatisierter optischer Inspektor).
1.4.Dedicated Qualitätssicherungsteam mit Ausfallfallanalyseprozeß
2. Welche Arten der Brettdose ACCPCB Prozess?
Allgemeines FR4, hoch-TG und Halogen-freie Bretter, Telfon, Aluminium-/Kupfer-ansässiger Bretter Rogers, Arlons, PU, etc.
3. Welche Daten sind für PWB-Produktion erforderlich?
Dateien PWBs Gerber mit RS-274-X Format.
4. Was ist der typische Prozessfluß für mehrschichtiges PWB?
Materielles Ausschnitt → inneres trockenes Film → innerer Ätzungs→ inneres AOI → multi--bond→ Schichtstapel herauf das Drücken → Bohrung → PTH → Platten-Überzug → äußeren trockenen Film → Musters, das → äußere Ätzungs→ äußeres AOI → Lötmittel-Maske → Teil- Kennzeichen → Oberflächen- Ende-→ Wegewahl → E/T → Sichtprüfung überzieht.
5. Wieviele Arten des Oberflächenendes ACCPCB können tun?
O-theführer hat die volle Reihe des Oberflächenendes, wie: ENIG, OSP, IF-HASL, Vergolden (weich/hart), Immersionssilber, Zinn, Versilberung, Immersionsverzinnen, Kohlenstofftinte und ETC…. OSP, ENIG, OSP + ENIG, der auf dem HDI allgemein verwendet ist, empfehlen wir normalerweise, dass Sie einen Kunden oder ein OSP OSP + ENIG wenn BGA-AUFLAGEN-Größe weniger als 0,3 Millimeter verwenden.
6. Wie Ihnen die Widerstandberechnung machen Sie?
Das Widerstandkontrollsystem ist unter Verwendung einiger Testabschnitte, des Weiche SI6000 und der Ausrüstung CITS 500s erfolgt.
