FR4 1.30mm PWB-Brettgrünbrett für Markierungsmaschinen Lasers mit ROHS-Bescheinigung

FR4 1.30mm PWB-Brettgrünbrett für Markierungsmaschinen Lasers mit ROHS-Bescheinigung

Produktionsbeschreibung:

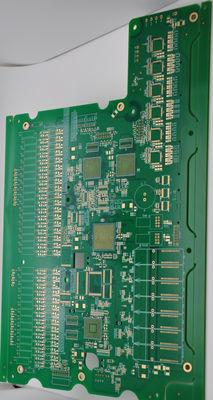

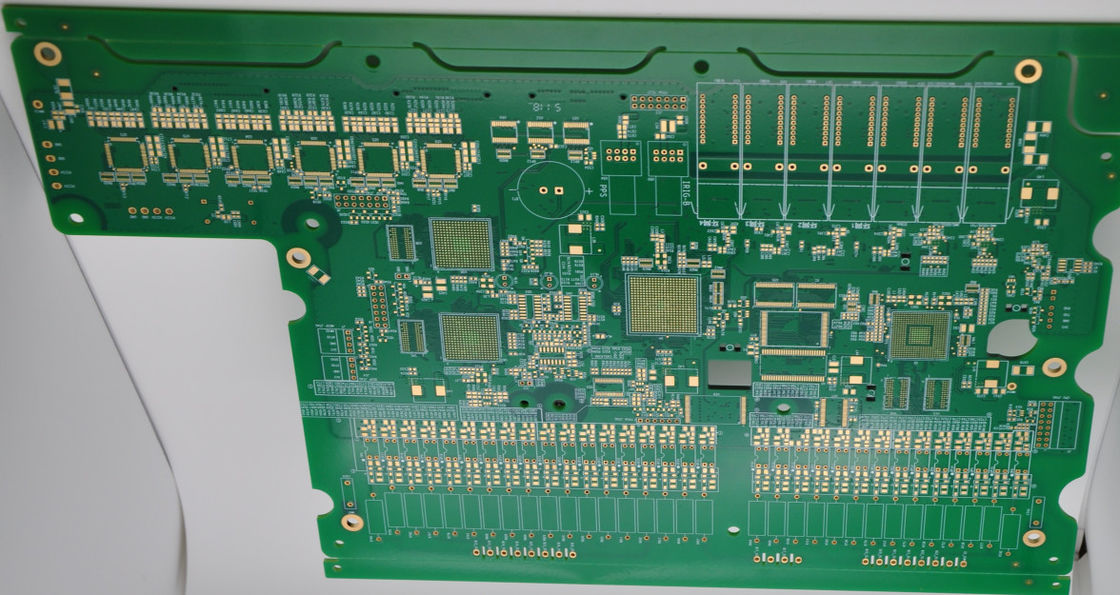

dieses Brett ist 4 Schicht. es ist Gebrauch für Maschinen. alle unsere PWB-Bretter sind getroffene UL-, TS- 16949, ROHS-, ISO-etc. Bescheinigung. kein MOQ-Ersuchen um neuen Auftrag.

Schlüsselspezifikationen/spezielle Eigenschaften:

PWB-Fluss Chart.pdf

Ist hier unsere PWB-Auftragsfähigkeit:

Schicht: bis 20 Schichten

Materialien: FR-4, hohes Tg/hohes CTI Material FR4

TG: 130-170

Oberfläche: HASL WENN, Immersions-Gold/silbernes/Zinn, OSP, Gold überzogen

Minimale Bohrgerätgröße: 0.10mm

Minimale Bahn/Abstand: 4/4-mil

Begraben und blind über: 0.2mm

CNC mahlend und V-geschnitten

Lötmittelmaskenfarben: Grünes, blaues, schwarzes, weißes, rotes und gelbes, Mattgrün, Mattschwarzes, Matte Blue

Silkscreenfarben: schwarz, weiß und gelb

Halbe Löcher

Widerstandsteuerung

Blaue Peelable-Maske

Kohlenstoff behandelt

HDI verfügbar

Produkt-Anwendung:

1, Unterhaltungselektronik

2, Telekommunikations-Kommunikation
3, Fahrzeug Electronices
4, Sicherheitsmonitor
5, industrielle Kontrollen
6, Smart Home
7, Militär u. Verteidigung

Versandinformationen:

UHRKETTE Hafen:  Hong Kong/Shenzhen

Vorbereitungs- und Anlaufzeit:  6-10 Tage

Hts-Code:  8534.00.10

Maße pro Karton: 37X27X22 cm

Gewicht pro Karton: 20 Kilogramm

FAQ:

1. Wie man ACCPCB sicherstellen Qualität tut?

Unser Standard der hohen Qualität wird mit dem folgenden erzielt.

1,1 wird der Prozess ausschließlich unter ISO-9001:2008standards gesteuert.
1,2 umfangreicher Gebrauch von Software, wenn das Produktionsverfahren gehandhabt wird
1,3 Testgeräte und Werkzeuge der Staats-von-Kunst. Z.B. fliegende Sonde, Eprüfung, Röntgenprüfung, AOI (automatisierter optischer Inspektor).
1.4.Dedicated Qualitätssicherungsteam mit Ausfallfallanalyseprozeß

2. Welche Arten der Brettdose ACCPCB Prozess?

   Allgemeines FR4, hoch-TG und Halogen-freie Bretter, Telfon, Aluminium-/Kupfer-ansässiger Bretter Rogers, Arlons, PU, etc.

3. Welche Daten sind für PWB-Produktion erforderlich?

   Dateien PWBs Gerber mit RS-274-X Format.

4. Was ist der typische Prozessfluß für mehrschichtiges PWB?

   Materielles Ausschnitt → inneres trockenes Film → innerer Ätzungs→ inneres AOI → multi--bond→ Schichtstapel herauf das Drücken → Bohrung → PTH → Platten-Überzug → äußeren trockenen Film → Musters, das → äußere Ätzungs→ äußeres AOI → Lötmittel-Maske → Teil- Kennzeichen → Oberflächen- Ende-→ Wegewahl → E/T → Sichtprüfung überzieht.

5. Wieviele Arten des Oberflächenendes ACCPCB können tun?

   der Führer hat die volle Reihe des Oberflächenendes, wie: ENIG, OSP, IF-HASL, Vergolden (weich/hart), Immersionssilber, Zinn, Versilberung, Immersionsverzinnen, Kohlenstofftinte und ETC…. OSP, ENIG, OSP + ENIG, der auf dem HDI allgemein verwendet ist, empfehlen wir normalerweise, dass Sie einen Kunden oder ein OSP OSP + ENIG wenn BGA-AUFLAGEN-Größe weniger als 0,3 Millimeter verwenden.
